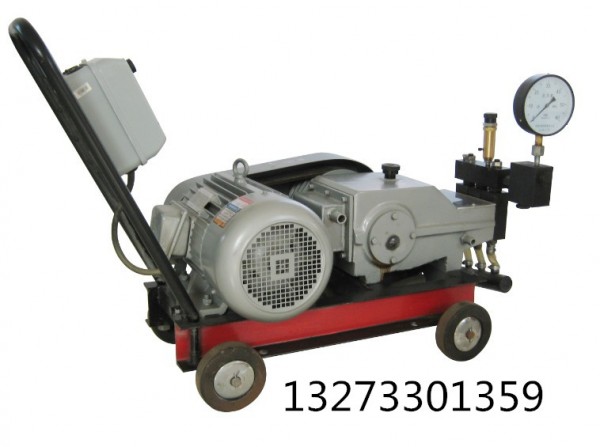

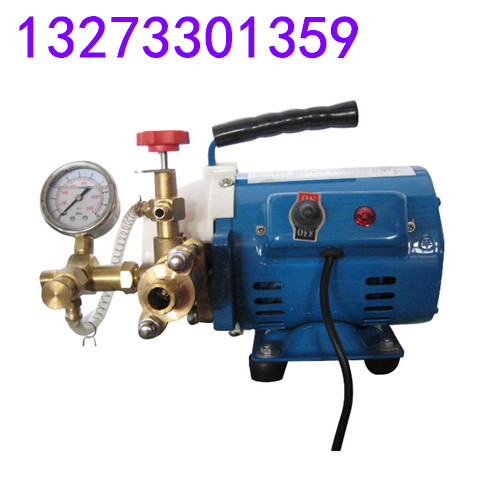

1、高压往复泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。
（1）动力端：由皮带轮、曲轴、连杆等组成。电机通过皮带轮传动并减速，带动曲轴旋转由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动。
（2）液力端：由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。连杆带动柱塞往复运动，使缸体内容积周期变化，当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下顶开进水阀进入缸体内；在排出行程时，进水阀关闭，柱塞将工作介质通过出水阀并经泵头排出。该过程周期性重复进行，从而完成泵将工作介质吸入并排出的功能。
2、溢流阀用于调节泵的输出压力及恒定系统压力。
顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。当进行保压试验时，当系统压力达到设定压力值后，应反时针旋转调节螺母将溢流阀全部打开，以卸除泵的排出压力。
当用户需要恒压输出时，只需将压力调到设定值并锁紧锁紧螺母即可。
3、止回泄压阀用于自动截断保压及卸除系统压力。、
保压试验结束后，打开泄压阀手轮，即可卸除系统压力。在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀手轮，卸除部分压力后重新升压。在该阀上装有压力表，在升压过程及保压过程中均显示试压管路压力。
原理及操作：该泵在使用前，只需在电接点压力表上设定上下限压力值然后在一定距离内使用遥控器启动试压泵，当压力达到试压事先设定的上限目标值时，试压泵会自动停止进入保压状态,当压力下降到预设压力值下限时试压泵启动，该泵在完成压力试验过程中，不但可以显示压力数值曲线。自动记录升压值及升压保压过程的曲线变化并存储与打印历史报表等功能，也可使用U盘导出试验数据并可打印记录结果。数字式记录仪遥控自控试压泵主要由：电动试压泵（带电接点压力表）、压力遥控自控系统、无纸记录仪（含微型打印机）、压力传感器、配电盘、机箱等几大部分组成。
维护与保养：
1． 泵外表，减速箱和传动箱内的润滑，及水箱中的试压介质必须保持清洁，不允许有污物或其它杂物。
2． 新泵*次用的润滑油工作56小时后应当更换，以后每工作500小时左右更换一次。
3． 长期停用的泵，应经防腐处理，先把试压介质排净，并抽灌一次防锈油或防锈水。未涂漆的另件外表应涂机油防锈。
4． 经常注意泵的蜗杆蜗轮副的轴向间隙，蜗杆为0.04—0.07,蜗轮为0.05—0.10,如不符合此值，需调整通闷盖或侧盖纸垫。
5． 在环境温度0℃以下使用，工作介质为水时应添加防冻剂，建议采用变性酒精为防冻剂，配比列于表1。整台装在水箱上，水箱盖兼作底座，水箱下有滚轮。使泵能灵活移动。电动机与减速箱一起装在水箱盖上，籍挠性爪型联轴器相连接，减速箱系蜗杆蜗轮传动，速比为3：41。蜗轮轴两端有互成180度的偏心轴,通过两侧传动箱内的滑块与十字头机构,将旋转运动转变为往复直线运动.传动箱两端各装有高、低压水缸。十字头上所装的柱塞在水缸内往复运动。实现泵的交替吸入和吐出过程。在 柱塞往复作用下，四只水缸内的工作容积不断发生变化，当柱塞为吸入行程时，随水缸内工作容积的增大。造成缸内真空，水箱内的工作介质在大气压力的作用下。 通过滤网进水管及进水阀进进入水缸内。当柱塞为吐出行程时进水阀关闭，出水阀被顶开，工作介质经过出水管汇集于集水器。然后输送到被试器件内，直至达到所 需的试验压力，实现试压的目的。
